Filtri armonici attivi (AHF-50-0.4-4L-W)

Breve descrizione:

Corrente di compensazione nominale: 50 A
Rete: sistema trifase a quattro fili
Voltaggio nominale: AC400V(-40%~+15%)
Installazione: a parete

I filtri armonici attivi riducono o eliminano le distorsioni armoniche nel sistema elettrico, garantendo che la qualità dell'energia soddisfi gli standard del settore e migliori l'efficienza e l'affidabilità complessive del sistema di alimentazione.
Adatto per impianti di produzione industriale, edifici commerciali, sistemi di energia rinnovabile, strutture sanitarie, data center
Montaggio a parete per un'installazione più semplice e flessibile.

- Attenuazione armonica dalla 2a alla 50a

- Compensazione in tempo reale

- Design modulare

- Proteggere l'attrezzatura dal surriscaldamento o da guasti

- Migliorare l'efficienza lavorativa delle attrezzature


Dettagli del prodotto

FAQ

Tag dei prodotti

资源 12@2x

Pietrificazione

Sorgente armonica: tiristore, inverter

Attrezzatura armonica: ventilatore di velocità, tutti i tipi di pompe

资源 9@2x

Settore dei data center

Sorgente armonica: UPS, raddrizzatore

Dotazioni armoniche: UPS, aria condizionata, ascensore, luci a LED

资源 3@2x

Produzione automobilistica

Sorgente armonica: inverter, raddrizzatore

Attrezzatura armonica: saldatrice, sistema di trasporto

资源 11@2x

Generazione di energia spazzatura

Sorgente armonica: raddrizzatore, inverter

Attrezzature armoniche: tutti i tipi di pompe

资源 8@2x

Trattamento delle acque reflue

Sorgente armonica: inverter, raddrizzatore

Apparecchiature armoniche: ventilatore, pompa

资源 5@2x

Pila di ricarica per auto

Sorgente armonica: raddrizzatore

Dispositivo armonico: caricatore

资源 4@2x

Semiconduttore

Sorgente armonica: tiristore, fornace a cristallo singolo

Apparecchiature armoniche: crogiolo di quarzo, tiristore

资源 7@2x

Ospedale

Sorgente armonica: raddrizzatore, UPS, inverter

Attrezzature armoniche: apparecchiature di precisione, luci a LED, ascensori, UPS

资源 1@2x

Industria della carta

Sorgente armonica: lampada alogena, inverter

Attrezzature armoniche: pulper, taglio carta, sovrapressa, lampada ad arco

资源 10@2x

Fusione del ferro e dell'acciaio

Sorgente armonica: raddrizzatore, inverter, tiristore

Apparecchiature armoniche: altoforno, forno a frequenza intermedia

资源 6@2x

Piattaforma di perforazione

Sorgente armonica: raddrizzatore, inverter

Attrezzatura armonica: gruppo elettrogeno CA, pompa

资源 2@2x

Architettura moderna

Sorgente armonica: raddrizzatore, inverter

Apparecchiature armoniche: alimentatore switching, aria condizionata, ascensore, LED

Campo di applicazione tipico

Capacità del trasformatore professionale Tabella di query per la selezione della capacità di compensazione centrale
Metropolitane, tunnel, treni ad alta velocità, aeroporti Telecomunicazioni, edilizia commerciale, metallurgia, banche Industria medica Produzione automobilistica, produzione navale Chimico, petrolio Industria metallurgica
Variazione di frequenza della corrente armonica 15% 20% 25% 30% 35% 40%
200kVA 50A 50A 100A 100A 100A 100A
250kVA 50A 100A 100A 100A 150A 150A
315kVA 100A 100A 150A 150A 150A 200A
400kVA 100A 150A 150A 200A 200A 250A
500kVA 100A 150A 200A 200A 250A 300A
630kVA 150A 200A 250A 300A 350A 400A
800kVA 200A 250A 300A 350A 450A 500A
1000kVA 200A 300A 400A 450A 550A 600A
1250kVA 300A 350A 450A 550A 650A 750A
1600kVA 350A 500A 600A 700A 850A 950A
2000kVA 450A 600A 750A 900A 1050A 1200A
2500kVA 550A 750A 900A 1150A 1300A 1500A
*Nota: la capacità AHF nella tabella sopra è ottenuta con un fattore di carico del trasformatore dell'80%.Nei progetti reali, la capacità AHF si ottiene proporzionalmente confrontando il valore del fattore di carico con il fattore di carico dell'80% in questa tabella.
* Questa tabella serve solo come riferimento per la selezione







Principio di funzionamento

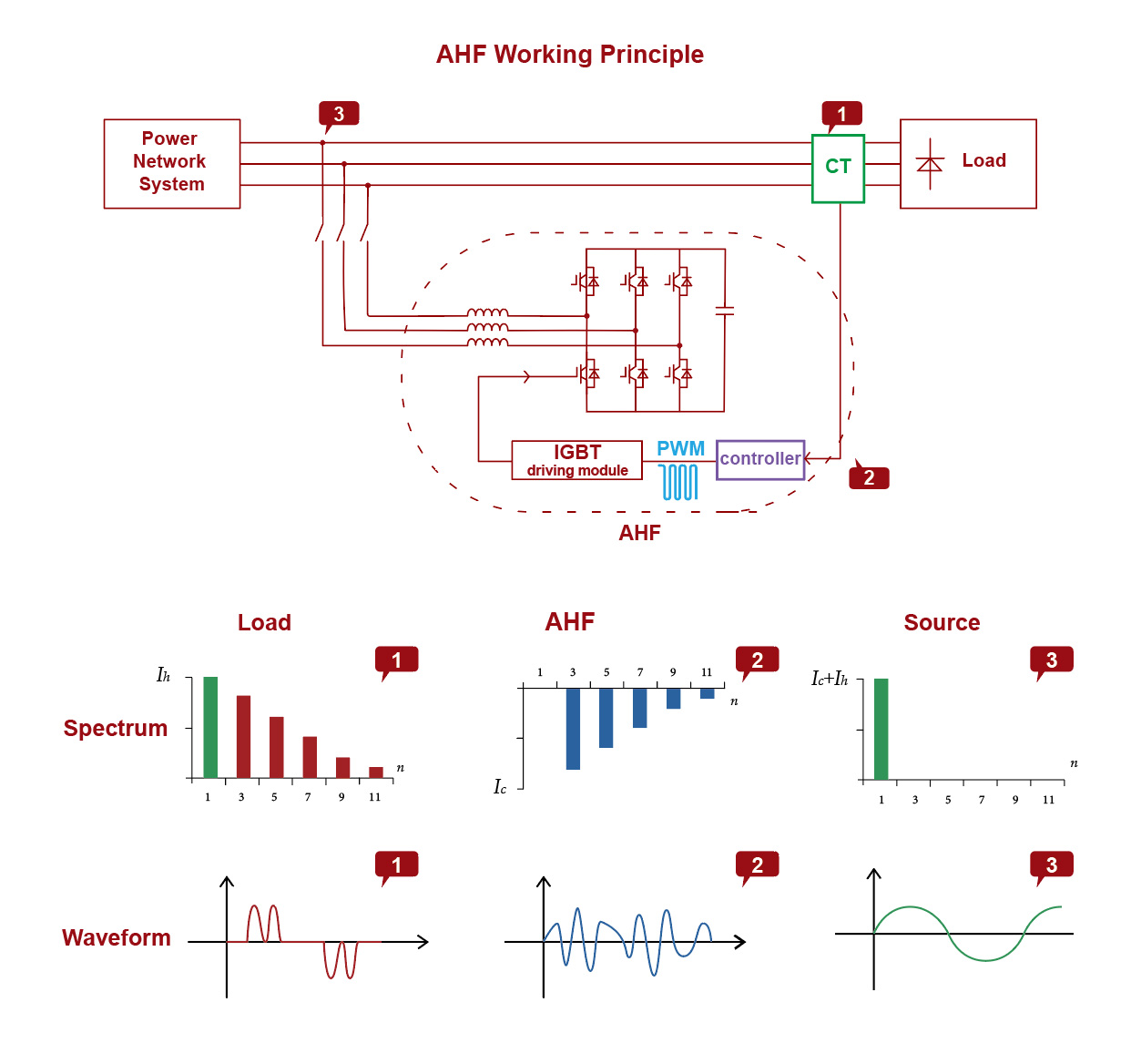

Il CT esterno rileva la corrente di carico, il DSP poiché la CPU dispone di un'aritmetica di controllo logico avanzata, può tracciare rapidamente la corrente di istruzione, divide la corrente di carico in potenza attiva e potenza reattiva utilizzando la FFT intelligente e calcola il contenuto armonico in modo rapido e preciso.Quindi invia il segnale PWM alla scheda driver interna dell'IGBT per controllare l'accensione e lo spegnimento dell'IGBT alla frequenza di 20 KHZ.Infine genera corrente di compensazione di fase opposta sull'induzione dell'inverter, allo stesso tempo CT rileva anche la corrente di uscita e il feedback negativo va al DSP.Quindi DSP procede al controllo logico successivo per ottenere un sistema più accurato e stabile.

AHF2
ahf1

Specifiche tecniche

TIPO Serie 220 V Serie 400 V Serie 500 V Serie 690V
Corrente di compensazione nominale 23A 15A、25A、50A
75A、100A、150A
100A 100A
Voltaggio nominale AC220V
(-20%~+15%)
AC400V
(-40%~+15%)
CA 500 V
(-20%~+15%)
AC690V
(-20%~+15%)
Frequenza nominale 50/60 Hz±5%
Rete Monofase Trifase 3 fili/trifase 4 fili
Tempo di risposta <40 ms
Filtraggio delle armoniche Dalla 2a alla 50a armonica, è possibile selezionare il numero di compensazione e regolare l'intervallo della compensazione singola
Tasso di compensazione armonica >92%
Capacità di filtraggio della linea neutra / La capacità di filtraggio della linea neutra trifase a 4 fili è 3 volte quella del filtro di fase
Efficienza della macchina >97%
Frequenza di commutazione 32kHz 16kHz 12,8 kHz 12,8 kHz
Funzione Trattare con le armoniche
Numeri in parallelo Nessuna limitazione. Un singolo modulo di monitoraggio centralizzato può essere equipaggiato con un massimo di 8 moduli di potenza
Metodi di comunicazione Interfaccia di comunicazione RS485 a due canali (supporta la comunicazione wireless GPRS/WIFI)
Alfitude senza declassamento <2000 m
Temperatura -20~+50℃
Umidità <90%RH,La temperatura minima media mensile è di 25°C senza condensa sulla superficie
Livello di inquinamento Al di sotto del livello III
Funzione di protezione Protezione da sovraccarico, protezione da sovracorrente hardware, protezione da sovratensione, protezione da interruzione di corrente, protezione da sovratemperatura, protezione da anomalie di frequenza, protezione da cortocircuito, ecc.
Rumore <50dB <60dB <65dB
installazione Montaggio su rack/parete
Nel modo della linea Ingresso posteriore (tipo rack), ingresso superiore (tipo montato a parete)
Grado di protezione IP20





Denominazione del prodotto

AHF品牌

Aspetto del prodotto

4W小
4W小2
